產品編號：SIK…C?5～20
??????????SAK…C?5～20
滑動磨擦副：鋼/PTFE 復合材料
產品特點：自潤滑組裝桿端關節軸承桿端體材料是碳鋼，表面鍍鋅；外圈材料是青銅，滑動表面襯有PTFE復合材料，無需潤滑；內圈材料是軸承鋼，淬火，球面鍍硬鉻。
使用溫度范圍：－50℃～＋150℃

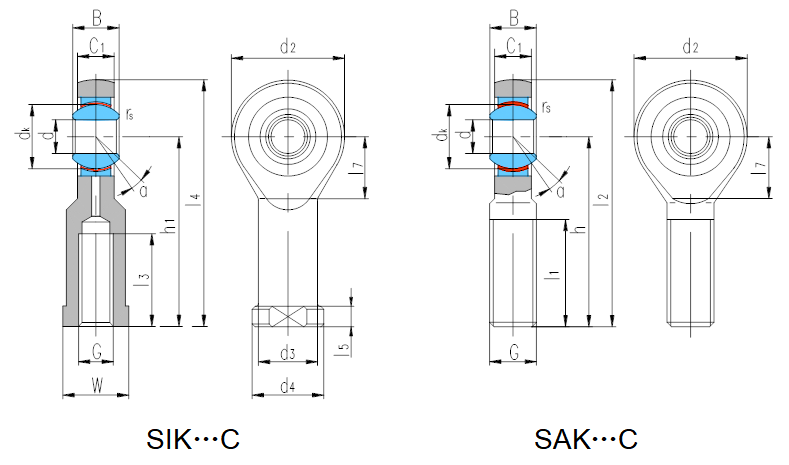

軸 承 型 號 Bearing number | 外 形 尺 寸 Dimensions mm | 額定載荷 Load ratings kN | 重量 Weight ≈kg | ||||||||||||||||
d | B | dK | C1 max | d2
| G 6H | h1 | l3 min | l4
| l5
| l7
| W | d3
| d4
| rs min | α? ≈ | 動載荷 Dynamic | 靜載荷 Static | ||
SIK5C | 5 | 8 | 11.112 | 6 | 19.5 | M5 | 30 | 12 | 39.8 | 5 | 9.5 | 10 | 10 | 13 | 0.3 | 4 | 3.6 | 4.6 | 0.024 |
SIK6C | 6 | 9 | 12.7 | 7.5 | 21.2 | M6 | 30 | 9 | 40.7 | 5 | 11 | 10 | 10 | 13 | 0.3 | 9 | 4.7 | 5.2 | 0.028 |
SIK8C | 8 | 12 | 15.88 | 9.5 | 25.5 | M8 | 36 | 12 | 48.8 | 5 | 13 | 13 | 12.5 | 16 | 0.3 | 12 | 7.6 | 8.2 | 0.053 |
SIK10C | 10 | 14 | 19.05 | 11.5 | 31 | M10 | 43 | 19 | 58.6 | 6.5 | 16 | 16 | 15 | 19 | 0.3 | 10 | 12 | 15 | 0.11 |
SIK12C | 12 | 16 | 22.23 | 12.5 | 34 | M12 | 50 | 23 | 67 | 6.5 | 18 | 18 | 17.5 | 22 | 0.3 | 12 | 14 | 19 | 0.14 |
SIK14C | 14 | 19 | 25.4 | 14.5 | 38 | M14 | 57 | 23 | 76 | 8 | 20 | 21 | 20 | 25 | 0.3 | 14 | 19 | 24 | 0.20 |
SIK16C | 16 | 21 | 28.58 | 15.5 | 42 | M16 | 64 | 24 | 85 | 8 | 21 | 24 | 22 | 27 | 0.3 | 14 | 23 | 29 | 0.25 |
SIK18C | 18 | 23 | 31.75 | 17.5 | 46 | M18×1.5 | 71 | 27 | 94 | 10 | 22.5 | 27 | 25 | 31 | 0.6 | 13 | 29 | 34 | 0.35 |
SIK20C | 20 | 25 | 34.93 | 18.5 | 50 | M20×1.5 | 77 | 30 | 102 | 10 | 25 | 30 | 27.5 | 34 | 0.6 | 14 | 34 | 40 | 0.43 |
軸 承 型 號 Bearing number 外 形 尺 寸 Dimensions mm 額定載荷 Load ratings kN 重量 Weight ≈kg d B dk C1 max d2 G 6g h l1 min l2 l7 rs min αº ≈ 動載荷 Dynamic 靜載荷 Static SAK5C 5 8 11.112 6 19.5 M5 33 19 42.8 — 0.3 4 3.6 3.9 0.017 SAK6C 6 9 12.7 7.5 21.2 M6 36 21 46.7 — 0.3 9 4.7 5.2 0.023 SAK8C 8 12 15.88 9.5 25.5 M8 42 25 54.8 — 0.3 12 7.6 8.2 0.047 SAK10C 10 14 19.05 11.5 31 M10 48 28 63.6 — 0.3 10 12 15 0.085 SAK12C 12 16 22.23 12.5 34 M12 54 32 71 — 0.3 12 14 19 0.12 SAK14C 14 19 25.4 14.5 38 M14 60 36 79 — 0.3 14 19 24 0.17 SAK16C 16 21 28.58 15.5 42 M16 66 37 87 — 0.3 14 23 29 0.23 SAK18C 18 23 31.75 17.5 46 M18×1.5 72 41 95 — 0.6 13 29 34 0.31 SAK20C 20 25 34.93 18.5 50 M20×1.5 78 45 103 27.5 0.6 14 34 40 0.40
可提供不同螺距或螺紋精度有特殊要求的桿端關節軸承。
若是左旋螺紋，軸承型號和螺紋標記需加“L”和“左”，例如：SILK20C M20×1.5左-6H, SALK20C M20×1.5左-6g。
